随着企业数字化转型与智能化运维需求的不断提升，传统配电室的分散、被动管理模式已无法满足安全、高效、可靠运行的要求。构建一套集数据采集、实时监控、智能分析与预警于一体的配电室综合监控系统，已成为保障关键电力设施稳定运行的核心举措。而计算机系统集成与综合布线，正是实现这一解决方案坚实、高效、可扩展的技术基石。

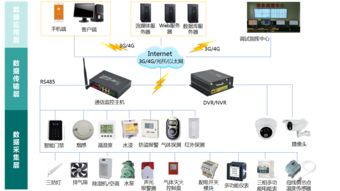

一、 解决方案总体架构与目标
配电室综合监控系统旨在实现对变压器、高低压配电柜、直流屏、UPS、环境变量（温湿度、水浸、烟感、门禁、视频）等关键设备与参数的7x24小时全方位、可视化监控。其核心目标包括：
- 安全提升：通过实时监测电气参数（如电压、电流、功率、谐波）和环境状态，及时预警过载、温度异常、非法入侵等隐患，预防事故发生。
- 运维高效：将分散的数据集中管理，实现远程巡检、故障精准定位与快速响应，降低人工巡检强度与成本。
- 决策智能：通过对历史数据的分析与趋势预测，为设备预防性维护、能效优化提供数据支持。
- 管理集中：支持多站点、层级化监控，满足集团化企业的统一管理需求。
二、 计算机系统集成的核心作用
计算机系统集成是将系统中各类硬件设备、软件应用、网络通信及数据资源，按照特定需求进行整合设计、安装调试，使之成为一个协调、高效、统一的有机整体的过程。在本解决方案中，其作用至关重要：
- 硬件平台整合：

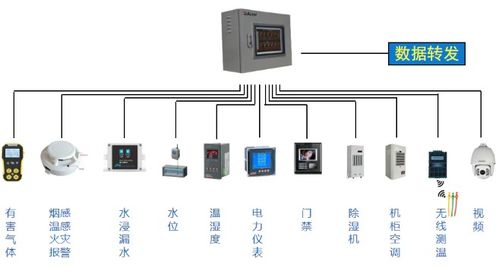

- 数据采集层：集成各类智能电力仪表、传感器（温湿度、水浸等）、智能设备（如微机保护装置）及视频监控摄像头，通过协议转换（如Modbus, BACnet, SNMP等）实现多源异构数据的统一接入。
- 数据处理与存储层：部署工业级服务器、数据采集器（如通信管理机）、数据存储设备（磁盘阵列），构建稳定可靠的数据中枢。
- 监控应用层：集成监控工作站、大屏显示系统、移动终端（平板、手机）等，提供多样化的人机交互界面。
- 软件系统融合：
- SCADA（数据采集与监视控制系统）软件：作为核心监控平台，实现数据实时显示、历史记录、曲线分析、报警管理、报表生成等功能。
- 视频监控平台：与安防系统联动，实现视频与动力环境数据的叠加显示与联动报警。
- 能源管理/运维管理软件：可选配，进行更深层次的能效分析、设备资产管理和工单流程管理。
- 系统接口与集成：确保各软件模块间数据互通，并与上级管理平台（如企业EAM、BMS）或云平台进行安全的数据对接。
- 网络通信架构：设计合理的网络拓扑（常采用分层星型或环网结构），集成工业以太网交换机、光纤收发设备、无线AP等，确保监控数据、视频流与控制指令的高速、稳定、低延时传输，并划分安全区域（如管理信息区、生产控制区）。
三、 综合布线系统的基础支撑
综合布线系统是连接所有硬件设备、构建信息传输“高速公路”的物理基础。一个规范、优质、前瞻的布线系统是系统长期稳定运行的关键保障。
- 结构化设计：
- 工作区子系统：配电柜内仪表、传感器、摄像头等终端设备的信息点设计。
- 水平子系统：采用阻燃、低烟无卤的Cat6/6A类非屏蔽或屏蔽双绞线（用于数据传输）以及相应的控制线缆（用于传感器），从配线间敷设至各设备点。对于长距离或强干扰环境，采用多模/单模光缆。
- 垂直干线子系统：连接各楼层或区域配线间与中心机房，通常采用大对数电缆或多芯光缆。
- 设备间/管理间子系统：在配电室或附近设置机柜，配置配线架、理线器、网络交换机、光纤配线箱等，进行线缆的端接与管理。
- 进线间子系统：考虑与上级网络或运营商线路的接入。
- 特殊环境考量：
- 电磁兼容（EMC）：配电室内电磁干扰强烈，线缆需具备良好的屏蔽性能，强弱电线缆应分开敷设（建议间距>30cm），或采用金属桥架进行隔离。
- 物理防护：所有线缆、桥架、管槽应选用阻燃、抗腐蚀材料，并做好防火、防鼠、防水措施。
- 标识与管理：严格执行线缆标签标识系统，便于日后维护、故障排查与系统扩展。
四、 集成与布线的协同实施要点
- 规划先行：在项目初期，需将监控系统需求、设备点位、网络架构与综合布线设计进行一体化规划，避免后期返工。
- 标准化施工：严格遵循国家及行业相关标准（如GB/T 50314, GB 50174）进行设备安装与布线施工，确保工艺质量。
- 测试与验收：对全部信息点进行导通性、接线图、长度、衰减、近端串扰等性能测试；对网络进行连通性、带宽、丢包率测试；对集成系统进行功能、性能、稳定性联调测试。
- 文档与培训：提供完整的系统拓扑图、布线图、设备清单、配置文档，并对运维人员进行系统操作与日常维护培训。
配电室综合监控系统的成功部署与高效运行，绝非简单设备的堆砌。它以清晰的业务目标为导向，以计算机系统集成为手段实现软硬件的有机融合与智能联动，以专业综合布线为根基保障信息血脉的畅通与可靠。两者相辅相成，共同构筑起一个安全、智能、易扩展的数字化配电运维神经中枢，为企业的安全生产和能效提升奠定坚实的技术基础。
